HDC-EDB50C

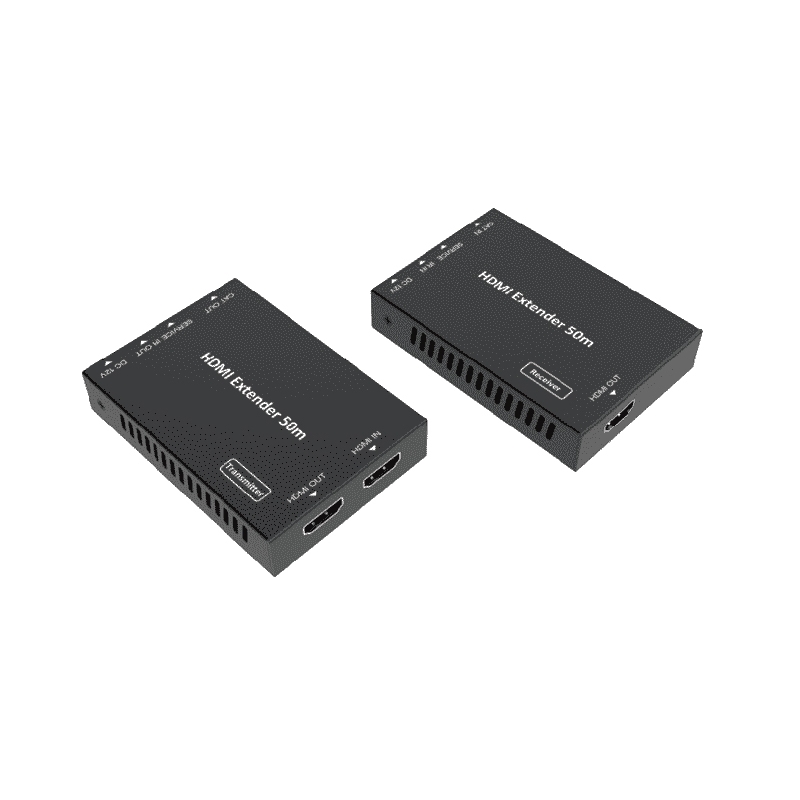

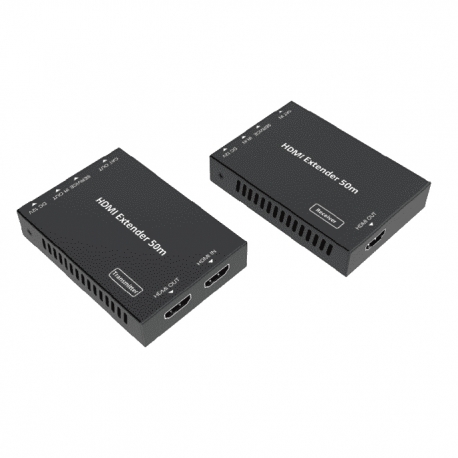

HDC-EDB50C to extender „przedłużacz” HDMI pozwalający przesłać sygnał wideo 4K razem sygnałem audio wysokiej rozdzielczości i jednokierunkowym sygnałem IR na odległość do 50 metrów za pomocą kabla CAT5e/CAT6. Zestaw składa się z nadajnik i odbiornika i obsługuje rozdzielczości do 4K2K przy 60 Hz 4: 4: 4 z HDCP 2.2 i przepustowości 18Gb/s.

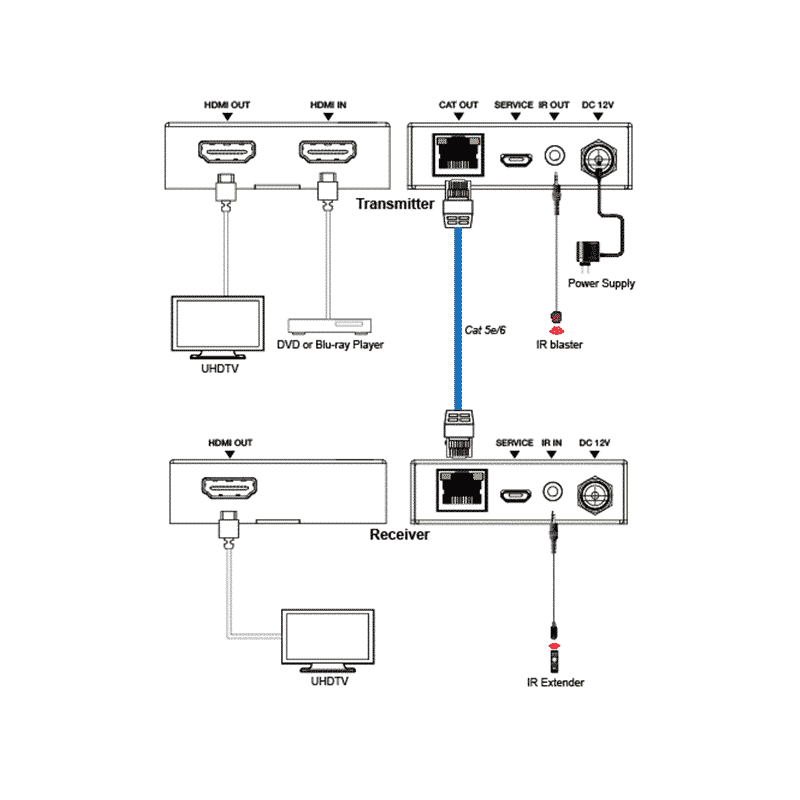

Extender HDMI posiada wyjście HDMI loop w nadajniku, dające możliwość podłączenia monitora lub telewizora podglądowego.  Ponadto, extender urządzenie umożliwia jednokierunkowy przesył sygnału IR, co pozwala na sterowanie źródłem od strony oddalonego wyświetlacza.

Zależność zasięgów i rozdzielczości od klasy przewodu:

• Zgodność z HDMI 2.0, HDCP2.2/ 1.4, DVI 1.0
• Obsługa pasma 18Gb/s
• Wsparcie HDR i Dolby Vision
• Maksymalna odległość przesyłu (między nadajnikiem a odbiornikiem): 50m dla sygnału 4K2K @60Hz 4:4:4
• Posiada wyjście HDMI loop w nadajniku
• Przesył IR (jednokierunkowy)
• Obsługa Audio LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby  TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS  HD Master, DTS HD-HRA, DTS-X
• Fukcja PoC (Power over Cable)
• Wsparcie funkcji automatycznego kopiowania EDID
• Kompaktowe wymiary, łatwy i elastyczny w instalacji.

Dane techniczne

Zgodność z HDMI: HDMI 2.0

Zgodność z HDCP: HDCP 2.2 / HDCP 1.4

Przepustowość wideo: 18 Gb/s

Obsługiwane formaty wideo DTV / HDTV:

• 4096p30, 4K2Kp60, 1080p60, 1080ip60, 720p60, 576p60, 576i60, 480p60, 480i60

Obsługiwane formaty wideo PC:

• 1920×1200@60Hz, 1680×1050@60Hz, 1600×1200@60Hz, 1440×900@60Hz, 75Hz, 1400×1050@60Hz,
• 1366×768@60Hz, 1280×1024@60Hz, 75Hz, 800×600@60Hz, 75Hz, 640×480@60Hz, 75Hz

Przestrzeń kolorów: RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4

Głębia koloru

• 4K2K/60Hz 4:4:4 ->  8-bit
• 1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4:2:2/4:2:0 ->  8/10/12bit

Standardy szerokiej rozpiętości tonalnej:

• HDR
• Dolby Vision

Obsługiwane formaty audio HDMI

• LPCM 2.0/2.1/5.1/6.1/7.1,
• Dolby Digital,
• Dolby  TrueHD,
• Dolby Digital Plus(DD+),
• DTS-ES, DTS  HD Master,
• DTS HD-HRA, DTS-X

Ochrona ESD: Model ludzkiego ciała – ± 8 kV (wyładowanie w szczelinie powietrznej)  ± 4kV (rozładowanie kontaktowe)

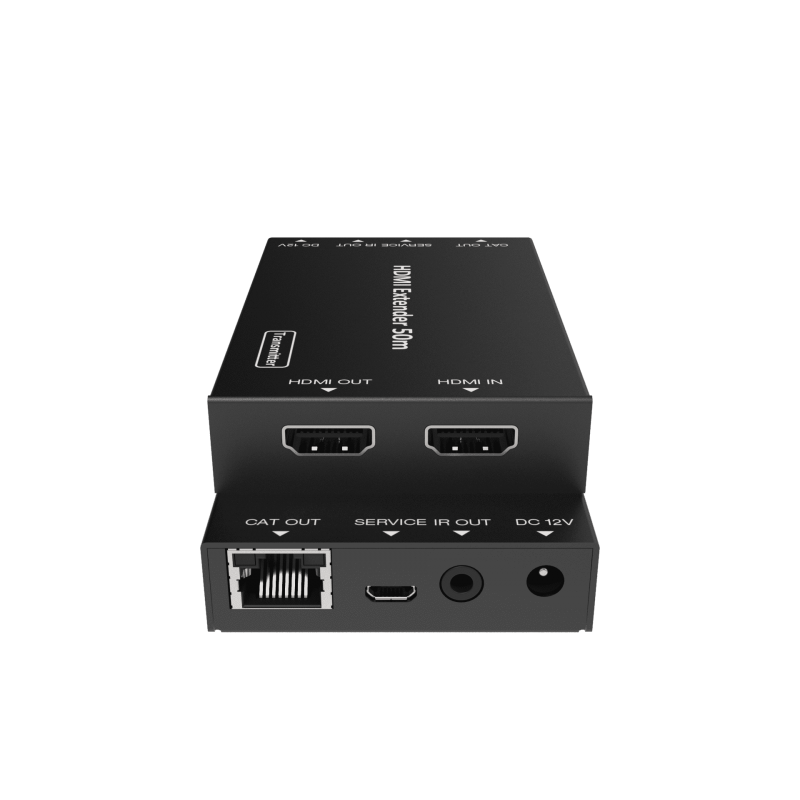

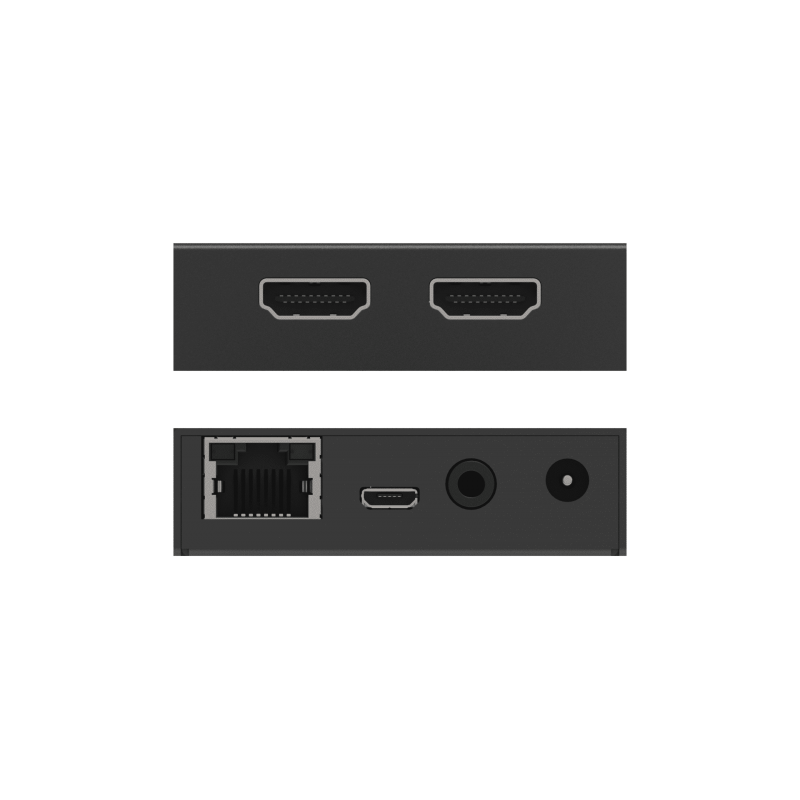

Wejścia nadajnika

• 1x HDMI Typ A [19-pinowe żeńskie]
• 1x SERWIS [Mini-USB, port do aktualizacji]

Wyjścia nadajnika:

• 1x HDMI  loop (podgląd) Typ A [19-pinowe żeńskie]
• 1x HDBaseT OUT [RJ45, 8 pinów żeńskie]

Złącza nadajnika do sterowania:

• 1x wejście IR [mini-jack  3,5 mm]
• 1x RS-232 [gniazdo Phoenix]

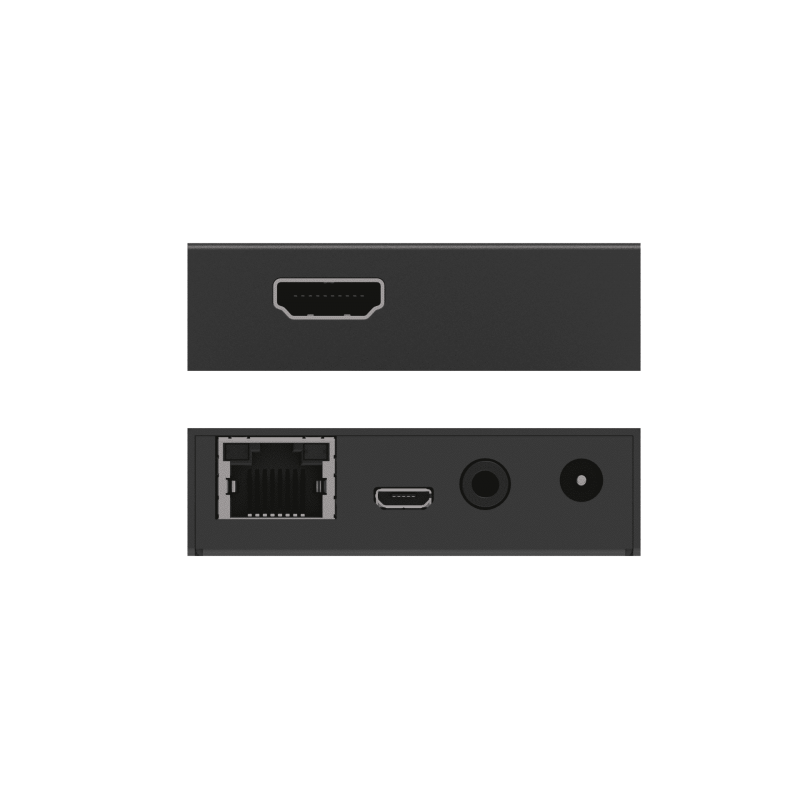

Wejścia odbiornika

• 1x HDBaseT [RJ45, 8 pinowe żeńskie]
• 1x SERWIS [Mini-USB, port do aktualizacji]

Wyjścia odbiornika

• 1x HDMI Typ A [19-pinowe żeńskie]

Złącza odbiornika do sterowania: 1x IR IN [mini-jack stereo 3,5 mm]

Obudowa: metalowa

Kolor: Czarny

Wymiary: 140 mm [szer.] x 65 mm [dł.] x 18 mm [wys.] (dla nadajnika i odbiornika)

Masa:  Nadajnik : 160 g, odbiornik: 155 g

Zasilanie: 100–240 V AC, 50/60 Hz,  DC 12V/1A

Pobór mocy: 3.84 W

Temperatura pracy: 32 – 104 ° F / 0 – 40 ° C

Temperatura przechowywania: -4 – 140 ° F / -20 – 60 ° C

Wilgotność względna: 20 – 90% RH (bez kondensacji)

Do prawidłowego działania urządzeń wymagane jest użycie kabli: Premium High Speed HDMI.

Loop (testy):

• 4096@30Hz do 16bit (RGB, YCrBr 444)
• UltraHD 3840@50Hz RGB, YCrBr 420 do 16bit

Cat5 50m (testy):

• 4096@30Hz RGB do 16bit, YCrBr 444 do 16bit
• UltraHD 3840@60 YCrBr 420 do 16bit, 444 8bit, YCrBr 422 8bit
• UltraHD 3840@50Hz  RGB do 8bit, YCrBr 420 do 12bit
• UltraHD 3840@30Hz do 16bit (RGB, YCrBr 444)

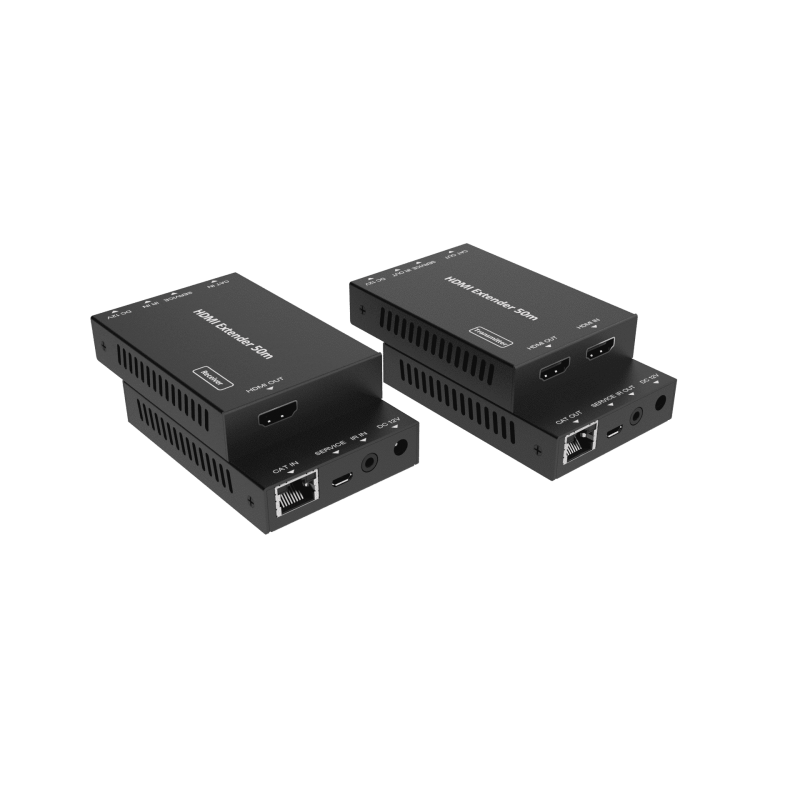

Zestaw zawiera

• 1x nadajnik
• 1x odbiornik
• 1x IR Blaster (na kablu 1,5m)
• 1x Odbiornik IR 20-60kHz (1,5m)
• 1x Zasilacz 12V/1A
• Instrukcja w jęz. angielskim

Uwaga: mimo deklaracji w manualu, w skład zestawu nie wchodzą uchwyty mocujące „mounting ears”.
