Origin BlendsMBB Back Box

Metalowe puszki tylne BLENDSMBB służą do montażu głośników Invisible Speakers w ścianach lub sufitach murowanych! Produkt najlepiej sprawdza się w obiektach komercyjnych i budynkach wielorodzinnych (MDU). Metalową puszkę tylną można zamontować przed lub po murowaniu, aby uniknąć wyszczerbienia w murze. Drewniana część puszki zapewnia stabilne i bezpieczne mocowanie głośnika, a zewnętrzna metalowa obudowa chroni go przed otaczającym murem.

BLENDSMBB• DREWNIANO-METALOWA PUSZKA TYLNA DO INSTALACJI BETONOWYCH I MURARSKICH

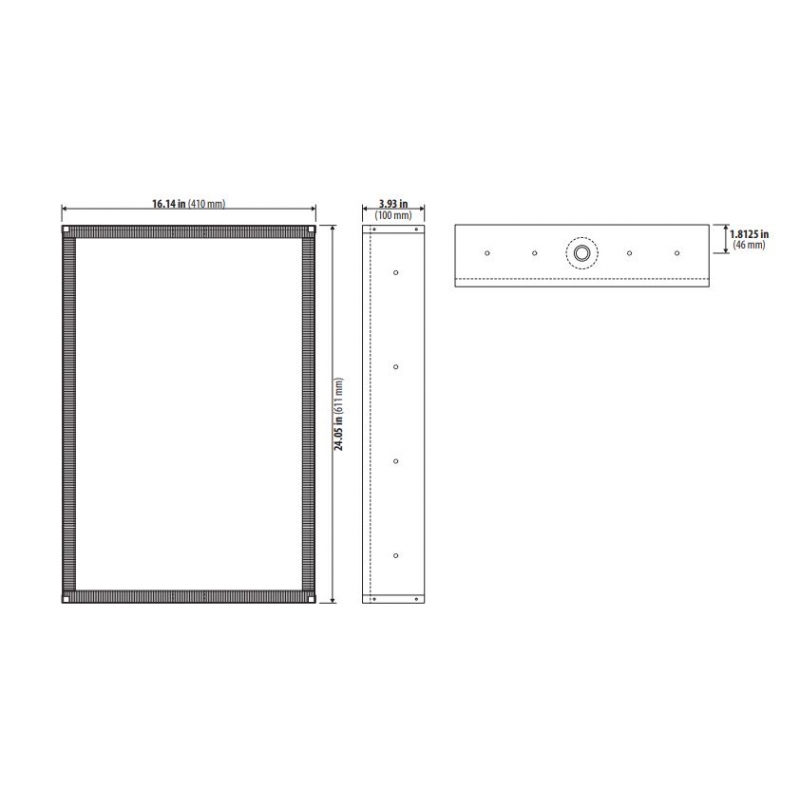

Wymiary:

Szerokość: 16⅛" (410 mm) Wysokość: 241/16” (611 mm) Głębokość: 315/16” (100 mm)

Metalowa skrzynia montażowa BLENDSMBB musi zostać zainstalowana na etapie nowej budowy, podczas przygotowania okablowania (pre-wire). BLENDSMBB zapewnia solidną powierzchnię montażową dla każdego głośnika niewidocznego BLENDS tam, gdzie w przeciwnym razie mogłoby jej nie być.

Została zaprojektowana tak, aby całkowicie otaczać panel głośnika, co umożliwia instalację w konstrukcjach murowanych, sufitach podwieszanych typu hat-channel oraz w każdej aplikacji, gdzie za panelem głośnika znajduje się otwarta przestrzeń lub wymagane jest zastosowanie metalowej obudowy za głośnikiem.

Dodatkowo zapewnia tłumienie akustyczne w instalacjach, w których istotne jest ograniczenie przenoszenia dźwięku pomiędzy pomieszczeniami lub kondygnacjami

Metalowa skrzynia montażowa BLENDSMBB ma głębokość 100 mm (3 15/16”), wykonana jest z metalu o grubości 1,2 mm i wyłożona od wewnątrz z czterech stron sklejką o grubości 19 mm (¾”), przeznaczoną do montażu głośnika.

W zestawie znajduje się również jedna warstwa lekkiej izolacji oraz dwa otwory przepustowe na okablowanie (knock-out) – jeden umieszczony u góry, drugi na dole obudowy – przystosowane do peszli o średnicy 13 mm (½”) oraz uchwytów typu loom clamp

MONTAŻ W ŚCIANIE MUROWANEJ

MONTAŻ PUSZKI W ŚCIANIE BETONOWEJ LUB MUROWANEJ

• Przygotuj ścianę, wykonując wnękę dopasowaną do puszki BLENDSMBB. W razie potrzeby wykonaj otwory w wewnętrznej konstrukcji drewnianej / zewnętrznej metalowej, aby umożliwić przykręcenie lub zakotwienie puszki do betonu.
• Solidnie przymocuj puszkę do ściany, upewniając się, że po zamontowaniu głośnika i zamknięciu dostępu NIE WYSTĄPIĄ ŻADNE DRGANIA.
• Upewnij się, że przednia metalowa krawędź puszki jest ZRÓWNANA z docelową powierzchnią ściany. Uwaga: do prawidłowego montażu w murze mogą być wymagane dodatkowe elementy, takie jak mocowania i/lub materiały wzmacniające.

PROWADZENIE OKABLOWANIA DO PUSZKI
• Doprowadź przewód głośnikowy do każdej lokalizacji puszki BLENDSMBB, przeprowadzając go przez przygotowane otwory (knock-out) o średnicy 13 mm (½”), znajdujące się na górze i na dole obudowy.
• Dla odcinków do 15 m stosuj przewód o przekroju 16 AWG.
• Dla odcinków powyżej 15 m stosuj przewód o przekroju 14 AWG.
• Umieść puszkę w ścianie tak, aby jej krawędź znajdowała się około 1,5 mm przed planowaną powierzchnią wykończeniową ściany, a następnie solidnie przykręć ją do konstrukcji.

PRZYGOTOWANIE IZOLACJI PUSZKI

• Wnętrze puszki powinno być zawsze odpowiednio zaizolowane przed montażem głośnika. Użyj dołączonego arkusza lekkiej izolacji.
• W celu zwiększenia izolacji akustycznej można zastosować dodatkową barierę wiskoelastyczną, np. Dynil® firmy Dynamic Control (dynamat.com) – elastyczny materiał o grubości zaledwie 0,09”, który łatwo mieści się za panelem głośnika.

OKABLOWANIE I MONTAŻ GŁOŚNIKA
• Podłącz przewód głośnikowy do złącza 2P (zwróć uwagę na polaryzację). Sprawdź poprawność połączenia z panelem głośnika, a następnie umieść panel w puszce i zamocuj go.
• Postępuj zgodnie z instrukcją instalacji głośników BLENDS.
• Do montażu głośnika bezpośrednio w puszce BLENDSMBB zaleca się użycie śrub dostarczonych z głośnikami BLENDS. NIE UŻYWAJ GWOŹDZI. UŻYWAJ WYŁĄCZNIE DOŁĄCZONYCH ŚRUB. INNE ŚRUBY MOGĄ USZKODZIĆ GŁOŚNIK.

TEST DŹWIĘKU

• Przed wykończeniem ściany/powierzchni głośnika przetestuj jego działanie, podłączając wzmacniacz i odtwarzając materiał pełnopasmowy, aby upewnić się, że system działa prawidłowo.

USTAWIENIE PANELU I WYKOŃCZENIE
• Po zamocowaniu i przetestowaniu głośnika użyj łaty (np. kątownika murarskiego), aby sprawdzić ustawienie panelu głośnika BLENDS.
• Upewnij się, że środek panelu wystaje około 1,5 mm ponad przylegającą powierzchnię ściany.
• Po przyłożeniu łaty do powierzchni panelu powinna pozostać niewielka szczelina między głośnikiem a ścianą.
• W razie potrzeby skoryguj ustawienie panelu, używając podkładek dystansowych dołączonych do zestawu głośnika BLENDS.

WAŻNE NIE DOPUSZCZAJ DO TEGO, ABY POWIERZCHNIA PANELU GŁOŚNIKA ZNAJDOWAŁA SIĘ PONIŻEJ POZIOMU PRZYLEGAJĄCEJ POWIERZCHNI ŚCIANY.
